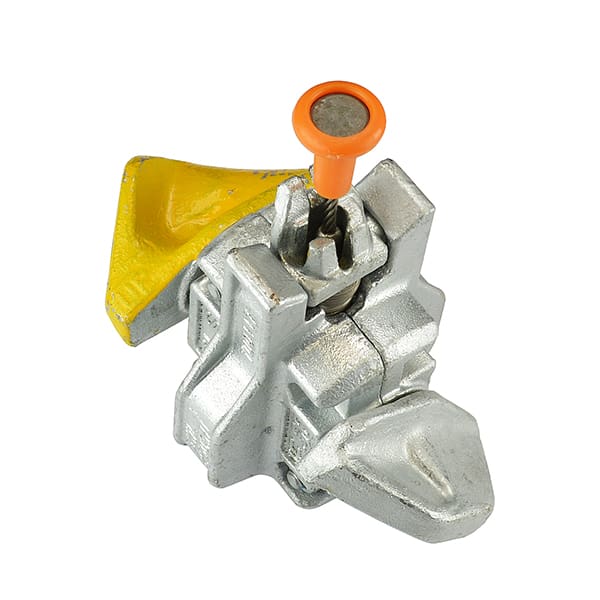

Semi Automatic Twistlock IF-56

Semi Automatic Twistlock IF-56

  • Geavanceerde twistlock om containers snel te kunnen stapelen
  • Vergrendeling sluit volledig automatisch bij plaatsen container
  • Gegalvaniseerd stalen behuizing met gecoate punten en staalkabel
  • Technische tekening beschikbaar ( Downloaden )
Aantal vanaf 1+ 4+ 8+ 16+ 24+ 32+
Prijs per stuk* €49,50 €44,50 €41,00 €38,00 €35,00 €33,50
* Prijs per stuk excl. BTW
Artikelnummer: 10-03-0003-00

Op voorraad

Orders die op werkdagen (ma – vrij) voor 16:00 worden besteld, worden dezelfde dag nog verzonden (vanuit onze eigen voorraad). De volgende werkdag wordt uw bestelling al bij u geleverd door UPS.

Liever een ander moment? U kunt ook zelf een bezorgdag kiezen in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

Na 16:00 besteld
Dinsdag in huis

Let op: gratis verzending vanaf €75,- excl. BTW

Zakelijke klanten kunnen in deze webshop bestellen met een betalingstermijn van 30 dagen**

Zakelijke klanten buiten Nederland kunnen zonder BTW bestellen. U kunt dit aangeven in de kassa van deze webshop.


Heeft u vragen?
– Start een chat* op deze pagina
– Bel ons* op: 010-495 0000
– E-mail naar: sales@navacqs.nl


* ma – vrij    8:30 – 17:00

** Klik op het icoon “Kopen op rekening – Mogelijk voor bedrijven” op deze pagina voor de voorwaarden.

Productbeschrijving Semi Automatic Twistlock IF-56

Met de Semi Automatic Twistlock IF-56 zijn twee verticaal gestapelde zeecontainers snel te verankeren. In tegenstelling tot een traditionele twistlock vergrendeld dit type automatisch bij het plaatsen in een hoek van een container. Het laden is hierdoor eenvoudiger en tijd kan worden bespaard. Het product is gemaakt van hoogwaardig gegalvaniseerd staal. Hierdoor is deze Twistlock beschermd tegen weersinvloeden en zeewater. De exacte maatvoering van de Semi Automatic Twistlock IF-56 is terug te vinden op de technische tekening

Geavanceerde twistlock om containers snel te kunnen stapelen

De Semi Automatic Twistlock IF-56 is speciaal om ontwikkeld om snel twee verticaal gestapelde zeecontainers stevig te verankeren. Deze halfautomatische twistlock onderscheid zich doordat deze automatisch vergrendeld bij het plaatsen in een ISO 1161:1984 corner casting. De gele punt wijst hierbij altijd naar boven. Vergrendeling bij het plaatsen gebeurt automatisch, maar bij het loskoppelen moet er aan de oranje knop met RVS staalkabel worden getrokken. De IF-56 kan zowel in het hoekpunt van de bovenste als de onderste container worden bevestigd. In totaal zijn er voor het koppelen van twee zeecontainers vier (halfautomatische) twistlocks benodigd.

De verschillende gebruiksmogelijkheden maken deze semi automatische twistlock multi-inzetbaar. Een nadeel is dat het werken met deze twist lock enige uitleg vereist.  Met deze voorwaarden in acht genomen, is de IF-56 een goede optie voor het zo snel mogelijk laden en lossen van zeecontainers.

Vergrendeling sluit volledig automatisch bij plaatsen container

Qua toepassing lijkt de Semi Automatic Twistlock IF-56 veel op de IF-51 Intermediate twistlock. Beiden vormen een stevige vergrendeling tussen twee zeecontainers. Toch zijn er twee belangrijke verschillen. Ten eerste vergrendeld de IF-56 automatisch bij het plaatsen op en een andere container. Bij de IF-51 moet de hendel naderhand handmatig worden omgezet. De toepassing van de semi automatische twistlock IF-56 resulteert doorgaans in een snellere werkwijze.

Plaatsen van twistlock aan bovenkant container

Als de vier halfautomatische twistlocks aan bovenzijde van een container zijn geplaatst, kan er bovenop een andere container worden gezet. De speciale vorm van de gele punt draait mee als het gewicht van de container volledig op de twistlock terecht komt. De ingebouwde veer komt onder spanning te staan. Zodra de gele punt van de Semi Automatic Twistlock IF-56 in zijn geheel in de hoek van de container is, valt de tegendruk weg en schiet de gele punt terug in de vergrendelde positie. De bovenste container is nu verbonden met de onderstaande zeecontainer.

Plaatsen van twistlock aan onderkant container

Het plaatsen van een IF-56 twistlock aan de onderkant van de (te plaatsen) container werkt op vergelijkbare wijze. De gele punt wijst ook in deze situatie naar boven en de twistlocks zitten nu vastgeklikt in de bovenste container. Als de truck- of kraanbestuurder de container laat zakken, komen de vier halfautomatische twistlocks met de gegalvaniseerde punt in de onderste container. De gegalvaniseerde punt aan de onderkant van de twistlock draait mee door de gebogen vorm en het gewicht van de container. De ingebouwde springveer komt hierdoor onder spanning te staan. Na het volledig laten zakken schiet de onderste punt terug naar zijn originele positie. De twee containers zijn stevig aan elkaar verankerd.

Ontgrendelen van bovenste container

Het ontgrendelen van de twistlock kan eenvoudig door de oranje knop naar achteren te trekken en naar boven vast te zetten in de gleuf (foto 2). Het aantrekken van de RVS staalkabel zorgt ervoor dat het binnenwerk draait. Hiermee verandert ook de draaihoek van beide punten aan de boven- en onderkant van de IF-56. De kabel kan vervolgens in twee posities worden vastgezet: aan de onderkant en aan de bovenkant (richting de gele punt). Door het trekken en vastzetten van de kabel in de bovenste gleuf draait het binnenwerk en komt de gele punt in neutrale positie. De bovenste container is zo niet meer vergrendeld en is klaar om gehesen te worden. De vier IF-56 twistlocks blijven achter in de onderste container. Er kan desgewenst een nieuwe container op de halfautomatische twistlocks worden geplaatst.

Ontgrendelen van onderste container

Als bij het splitsen van de gekoppelde containers de twistlocks aan de bovenste container bevestigd moeten blijven, kan de RVS staalkabel in de onderste gleuf worden vastgezet (foto 3). Hierbij blijft de gele punt vergrendeld en komt juist de (gegalvaniseerde) onderste punt in neutrale positie. De opgetilde container is in deze situatie aan de onderzijde voorzien van vier half automatische twist locks. Naast de gleuf aan de onderkant is er in dit ontwerp ook een inkeping aan de linkerkant van de oranje knop aangebracht. Deze inkeping dient exact hetzelfde doel en kan handig zijn in een situatie waar weinig ruimte is. Bijvoorbeeld als de twistlock direct op het dek, bijvoorbeeld in een raised deck socket of stanchion, wordt bevestigd (foto 4).

Gegalvaniseerd stalen behuizing met gecoate punten en staalkabel

De Semi Automatic Twistlock IF-56 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen diverse weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de twistlocks voor langdurige tijd gebruikt kunnen worden. De staalkabel om de twistlock te ontgrendelen heeft een diameter van 5 mm en is vervaardigd uit roestvrij staal.

Technische tekening beschikbaar

De exacte maatvoering van de Semi Automatic Twistlock IF-56 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de IF-56 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via +31 (0) 10-4950000 of sales@navacqs.be voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.

De Semi Automatic Twistlock IF-56 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B6.11-S, C5AM-DF, CI-45-1, CV-15, T5, T-5L, T-5R, TL-A, T-5

Bekijk hier de video van de Semi Automatic Twistlock IF-56

Specificaties
Product
Semi Automatic Twistlock IF-56
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern. RVS staaldraad met kunststof knop
Afwerking
Kogelgestraald en thermisch verzinkt + Gele coating
Gewicht
5,4 Kg
Video
Downloads

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de Engelstalige gebruiksaanwijzing (.pdf)

Productbeschrijving Semi Automatic Twistlock IF-56

Met de Semi Automatic Twistlock IF-56 zijn twee verticaal gestapelde zeecontainers snel te verankeren. In tegenstelling tot een traditionele twistlock vergrendeld dit type automatisch bij het plaatsen in een hoek van een container. Het laden is hierdoor eenvoudiger en tijd kan worden bespaard. Het product is gemaakt van hoogwaardig gegalvaniseerd staal. Hierdoor is deze Twistlock beschermd tegen weersinvloeden en zeewater. De exacte maatvoering van de Semi Automatic Twistlock IF-56 is terug te vinden op de technische tekening

Geavanceerde twistlock om containers snel te kunnen stapelen

De Semi Automatic Twistlock IF-56 is speciaal om ontwikkeld om snel twee verticaal gestapelde zeecontainers stevig te verankeren. Deze halfautomatische twistlock onderscheid zich doordat deze automatisch vergrendeld bij het plaatsen in een ISO 1161:1984 corner casting. De gele punt wijst hierbij altijd naar boven. Vergrendeling bij het plaatsen gebeurt automatisch, maar bij het loskoppelen moet er aan de oranje knop met RVS staalkabel worden getrokken. De IF-56 kan zowel in het hoekpunt van de bovenste als de onderste container worden bevestigd. In totaal zijn er voor het koppelen van twee zeecontainers vier (halfautomatische) twistlocks benodigd.

De verschillende gebruiksmogelijkheden maken deze semi automatische twistlock multi-inzetbaar. Een nadeel is dat het werken met deze twist lock enige uitleg vereist.  Met deze voorwaarden in acht genomen, is de IF-56 een goede optie voor het zo snel mogelijk laden en lossen van zeecontainers.

Vergrendeling sluit volledig automatisch bij plaatsen container

Qua toepassing lijkt de Semi Automatic Twistlock IF-56 veel op de IF-51 Intermediate twistlock. Beiden vormen een stevige vergrendeling tussen twee zeecontainers. Toch zijn er twee belangrijke verschillen. Ten eerste vergrendeld de IF-56 automatisch bij het plaatsen op en een andere container. Bij de IF-51 moet de hendel naderhand handmatig worden omgezet. De toepassing van de semi automatische twistlock IF-56 resulteert doorgaans in een snellere werkwijze.

Plaatsen van twistlock aan bovenkant container

Als de vier halfautomatische twistlocks aan bovenzijde van een container zijn geplaatst, kan er bovenop een andere container worden gezet. De speciale vorm van de gele punt draait mee als het gewicht van de container volledig op de twistlock terecht komt. De ingebouwde veer komt onder spanning te staan. Zodra de gele punt van de Semi Automatic Twistlock IF-56 in zijn geheel in de hoek van de container is, valt de tegendruk weg en schiet de gele punt terug in de vergrendelde positie. De bovenste container is nu verbonden met de onderstaande zeecontainer.

Plaatsen van twistlock aan onderkant container

Het plaatsen van een IF-56 twistlock aan de onderkant van de (te plaatsen) container werkt op vergelijkbare wijze. De gele punt wijst ook in deze situatie naar boven en de twistlocks zitten nu vastgeklikt in de bovenste container. Als de truck- of kraanbestuurder de container laat zakken, komen de vier halfautomatische twistlocks met de gegalvaniseerde punt in de onderste container. De gegalvaniseerde punt aan de onderkant van de twistlock draait mee door de gebogen vorm en het gewicht van de container. De ingebouwde springveer komt hierdoor onder spanning te staan. Na het volledig laten zakken schiet de onderste punt terug naar zijn originele positie. De twee containers zijn stevig aan elkaar verankerd.

Ontgrendelen van bovenste container

Het ontgrendelen van de twistlock kan eenvoudig door de oranje knop naar achteren te trekken en naar boven vast te zetten in de gleuf (foto 2). Het aantrekken van de RVS staalkabel zorgt ervoor dat het binnenwerk draait. Hiermee verandert ook de draaihoek van beide punten aan de boven- en onderkant van de IF-56. De kabel kan vervolgens in twee posities worden vastgezet: aan de onderkant en aan de bovenkant (richting de gele punt). Door het trekken en vastzetten van de kabel in de bovenste gleuf draait het binnenwerk en komt de gele punt in neutrale positie. De bovenste container is zo niet meer vergrendeld en is klaar om gehesen te worden. De vier IF-56 twistlocks blijven achter in de onderste container. Er kan desgewenst een nieuwe container op de halfautomatische twistlocks worden geplaatst.

Ontgrendelen van onderste container

Als bij het splitsen van de gekoppelde containers de twistlocks aan de bovenste container bevestigd moeten blijven, kan de RVS staalkabel in de onderste gleuf worden vastgezet (foto 3). Hierbij blijft de gele punt vergrendeld en komt juist de (gegalvaniseerde) onderste punt in neutrale positie. De opgetilde container is in deze situatie aan de onderzijde voorzien van vier half automatische twist locks. Naast de gleuf aan de onderkant is er in dit ontwerp ook een inkeping aan de linkerkant van de oranje knop aangebracht. Deze inkeping dient exact hetzelfde doel en kan handig zijn in een situatie waar weinig ruimte is. Bijvoorbeeld als de twistlock direct op het dek, bijvoorbeeld in een raised deck socket of stanchion, wordt bevestigd (foto 4).

Gegalvaniseerd stalen behuizing met gecoate punten en staalkabel

De Semi Automatic Twistlock IF-56 is vervaardigd uit hoogwaardig gegalvaniseerd staal. Hierdoor is de Twistlock beschermd tegen diverse weersinvloeden en zeewater. De beschermlaag ter voorkoming van corrosie zorgt ervoor dat de twistlocks voor langdurige tijd gebruikt kunnen worden. De staalkabel om de twistlock te ontgrendelen heeft een diameter van 5 mm en is vervaardigd uit roestvrij staal.

Technische tekening beschikbaar

De exacte maatvoering van de Semi Automatic Twistlock IF-56 is terug te vinden op de technische tekening in .pdf formaat. Ook is er een 3D tekening beschikbaar als .stp bestand. Hiermee kan de IF-56 ingeladen worden in een technisch tekenpakket voor het ontwerpen van maatwerk constructies.

Voor vragen en vrijblijvend advies staat ons team klaar om u te helpen. Neem contact met ons op via +31 (0) 10-4950000 of sales@navacqs.be voor het bespreken van de mogelijkheden. Ook kunt u contact met ons opnemen als u op zoekt bent naar een product dat niet bij ons op de website staat.

De Semi Automatic Twistlock IF-56 is vergelijkbaar met de volgende artikelen van andere fabrikanten

B6.11-S, C5AM-DF, CI-45-1, CV-15, T5, T-5L, T-5R, TL-A, T-5

Bekijk hier de video van de Semi Automatic Twistlock IF-56

Product
Semi Automatic Twistlock IF-56
Breeksterkte
500 Kn (≈50 T)
Materiaal
Gietstalen behuizing en gesmeed stalen kern. RVS staaldraad met kunststof knop
Afwerking
Kogelgestraald en thermisch verzinkt + Gele coating
Gewicht
5,4 Kg

Download hier de technische tekening (.pdf)

Download hier het 3D model (.stp) om in te laden in een technisch tekenpakket

Download hier de Engelstalige gebruiksaanwijzing (.pdf)

Offerte op maat

Specifieke wensen met be­trek­king tot de Semi Automatic Twistlock IF-56? Wij ad­vi­seren u graag.

Vraag offerte aan
